Опоры для труб

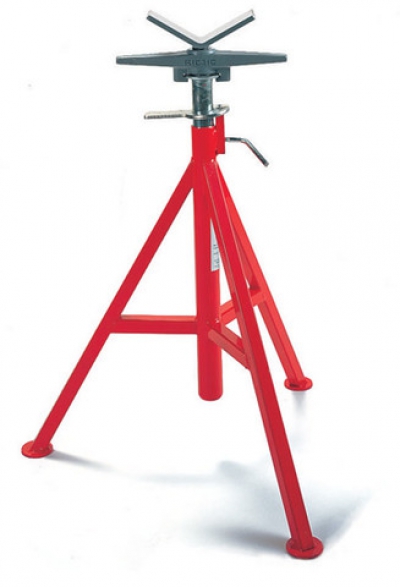

Подставка для труб с V-образной головкой Подставка для труб с V-образной головкой

Прочная и устойчивая опора для труб с V-образной головкой. Ее удобно использовать для установки резьбонарезного станка, желобонакатчика и т.д.

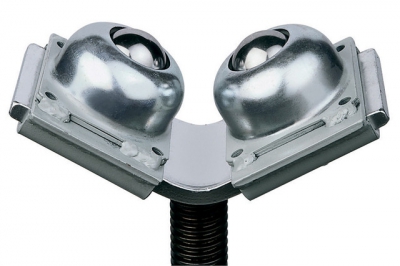

Скользящая опора для труб с шариковой головкой Скользящая опора для труб с шариковой головкой

Специальная скользящая опора для труб с шариковой головкой разработана для работы с трубами диаметр которых не превышает 30 см. При необходимости опору можно регулировать.

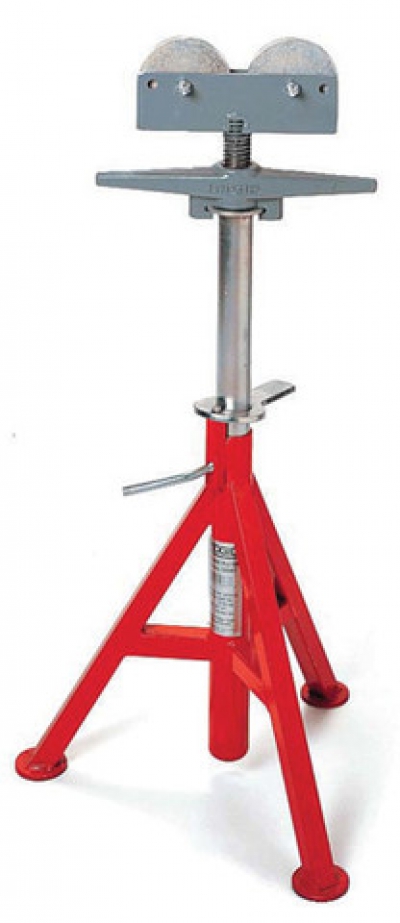

Подвижная опора для труб с роликовыми головками Подвижная опора для труб с роликовыми головками

Подвижная опора разработана специально для вращения трубных конструкций, что позволяет легко управлять процессом работы. Опора оснащена роликовыми головками. Диаметр труб не должен превышать более 30 см.

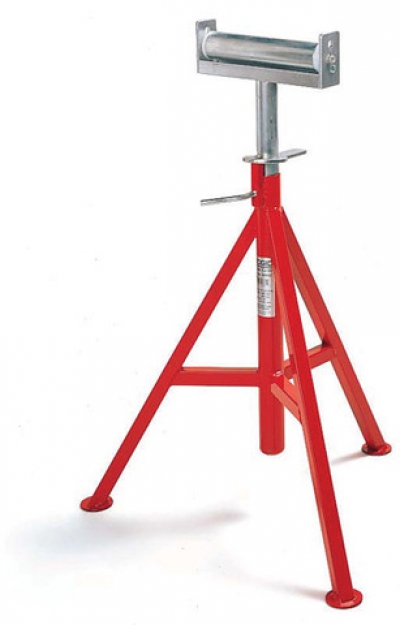

Трубная опора с конвейерной головкой Трубная опора с конвейерной головкой

Данная опора упрощает процесс подачи заготовок к станкам. Прочная и простая в использовании опора прослужит вам очень долго. Диаметр труб, с которым может работать данная опора 30 см.

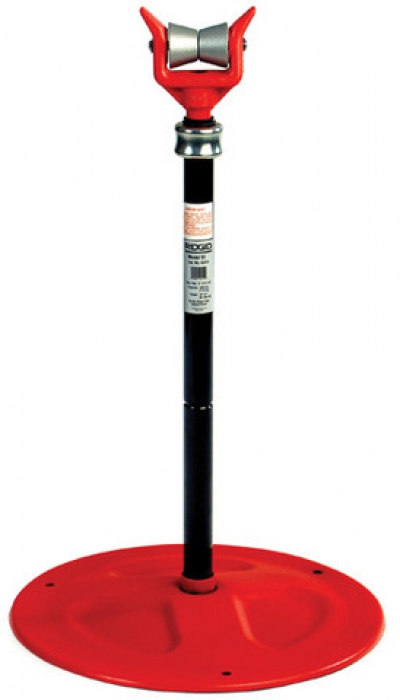

Опора для стальных труб Опора для стальных труб

Специальная опора, разработанная для работы только со стальными трубами. Диаметр стальной трубы не должен превышать 15,2 см. При необходимости опору можно регулировать.

Подставка к станкам для накатки желобков, цены опор для труб Подставка к станкам для накатки желобков, цены опор для труб

Профессиональная подставка по трубы к станкам для накатки желобков легко регулируется и проста в эксплуатации. Диаметр труб, с которыми может работать данная подставка, не больше 30 см.

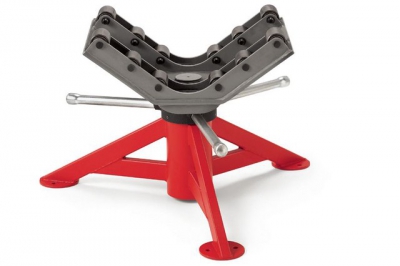

Подставка для труб большого диаметра Подставка для труб большого диаметра

Данная опора разработана специально для тяжелых труб и труб с большим диаметром. Максимальный диаметр труб, с которыми может работать данная опора, 61 см.

Роликовые опоры для труб

При производстве различных работ с трубами, будь то нарезка резьбы, или накатка желобов, или сварка, или прочие работы, требуется их эффективная фиксация. Обеспечить это могут трубные опоры. Такие устройства позволяют регулировать высоту и перемещать действующие на трубы нагрузки. Например, с их помощью можно равномерно подавать трубы в станок для обработки, при этом удастся избежать искривления или перекосов. Таким образом, основная цель опор для труб – защита от деформаций в процессе производства.

Цена опоры для труб окупит себя тем, что сохранит ваши трубы в целости во время проведения различных работ. Они применяются для различных целей. Это могут быть как неподвижные опоры для труб, так и скользящие, роликовые опоры и прочие. Неподвижные модели с V-образной площадкой – универсальны. Они позволяют работать с трубами любого размера до 300 мм в диаметре. А максимальная нагрузка на неё может быть до 900 кг. Высота может быть до 132 см. Во время нахождения опоры в максимальном размере необходимо контролировать имеющиеся боковые нагрузки, которые способны изменить устойчивость конструкции.

Подвижная опора для труб достаточно прочна; она используется даже при креплении труб большого диаметра (1420 мм), которые применяются при строительстве магистральных газопроводов. Шариковая опора, которая также используется при таком строительстве, позволяет трубе перемещаться не только по направлению ее оси, но также и в перпендикулярном направлении (но все в той же горизонтальной плоскости). Шариковая опора незаменима при строительстве протяженных трубопроводов и продуктопроводов; она используется как в случае надземной, так и в случае подземной прокладки трубопроводных трасс.

Роликовые опоры для труб – оснащены роликовыми головками, которые используют там, где осуществлено резьбовое соединение. Обычно роликовые опоры для стальных труб или любых других используются для удобства работы с большими трубами в процессе их закручивания. Опоры под трубы с конвейерной головкой используют для работы с труборезами. Они позволяют трубам легко скользить и продвигаться на необходимое расстояние. Наиболее большими являются опоры для труб, диаметр которых достигает 610 мм, а высота – 79 см. Тут нужна усиленная опора, устойчивость которой уменьшается пропорционально увеличению веса трубы и ее диаметра. Все модели Ridgid выполнены из высококачественной стали, что позволяет легко бороться с внешними факторами. Также они устойчивы при работе, их крепления и запоры надежно фиксируют и настолько прочны, что не требуют какого-либо обслуживания в течение всего процесса эксплуатации. Они имеют раздвижную конструкцию, что позволяет легко перемещать их по строительной площадке, а также применять во время проведения работ в небольших жилых помещениях. Таким образом, цена опоры для труб полностью соответствует ее качеству и функциональности.

Подставка под трубы



Технологические процессы, а также эксплуатация и обслуживание систем трубопроводов инженерных сетей и промышленных предприятий сопряжены с повышенной степенью ответственности. Она наступает как на начальной стадии - при проектировании наружных и внутренних сетей, так и при непосредственном монтаже и обслуживании трубопроводов. Поэтому в процессе подготовки труб для снижения типовых нагрузок, которые способны под действием сил тяжести вызывать изгиб трубопровода, стараются применять специальные подставки под трубы. Они дают возможность не только равномерно компенсировать силу тяжести по всей длине трубопровода, но и способствовать его подвижности или неподвижности (в зависимости от задач технологического процесса). Кроме того, подставка под трубы позволяет беспрепятственно проводить обслуживание трубопроводов, их испытания и (или) инспектирование.



Основные виды подставок под трубы



  1. Неподвижная подставка для труб с V-образной головкой. Применяется для удобной обработки труб желебонакатчиком и резьбонарезным станком. Высота, как правило, регулируется в пределах от 0,5 до 1,5 метров. Максимальная прикладываемая масса – от 400 кг до 1 тонны. Обслуживает диаметры труб до 12 дюймов (до 30 см);
  2. Подставка для труб с шариковой металлической головкой. Позволяет обрабатывать трубы в тех случаях, когда не требуется плотного крепления (нанесение покрытия, резьбы, рисунка и т.д.). Статическая нагрузка зависит от марки подставки (как правило, допустимая нагрузка до 500 кг). Предназначена для труб диаметром до 12 дюймов (до 30 см);
  3. Роликовая подставка для вращения труб. Позволяет укладывать профиль трубы на роликовое основание, что позволяет вращать трубу даже при небольшом крутящем усилии. Высота подставки может опционально регулироваться;
  4. Опора для труб с конвейерной головкой. Позволяет осуществлять гибкую настройку процесса смещения трубы по направлению профиля, а также задавать уровень жесткости прижатия заготовки к губкам опоры. Работает с трубами диаметром до 12 дюймов (до 30 см). Высота регулируется в пределах 0,7-1,2 метра (опционально). Плоскость конвейерной головки способна выдерживать точечную нагрузку до 200 кг;
  5. Подставка для последовательной подачи труб. Регулируемая по высоте подставка такого типа выполняется по принципу конвейера, направленного по образующей профиля трубы. Может дополнительно укомплектовываться удлинительным коленом для работы на нетиповых высотах. Предназначена для труб диаметром до 6 дюймов (до 15 см);
  6. Подставка для последовательной подачи труб к станкам накатки желобков. Работает по конвейерному принципу подачи заготовки по направлению образующей профиля трубы. Максимальная нагрузка на конвейерную головку – 200 кг. Применяется для труб диаметром до 12 дюймов (до 30 см). Высота может опционально регулироваться до 1,0 м.;
  7. Подставка роликовая под трубы большого диаметра. Подойдет для вращения по своей оси труб диаметром 41-79 дюймов (100-200 см). Способна выдерживать нагрузку до 2 тонн. Из-за больших габаритов устройство достаточно сложно перемещать и транспортировать, поэтому оно поставляется в разъемном виде для стационарной установки на производстве.
