Трубогибы 180 и 90 градусов: ручные и гидравлические.

Трубогибы предназначены для холодного гнутья металлических труб, выполненных в бесшовном исполнении. Для того, чтобы гнуть трубы с их помощью, не следует предварительно заполнять их песком. Также они могут использоваться и для гнутья различной арматуры. Применяют гидравлические трубогибы в самых различных условиях. Это может быть и частное строительство жилых домов и полевые условия газопровода.

Гидро трубогибы в любых условиях позволяют гнуть трубы непосредственно на месте выполнения работ. Нет необходимости в транспортировке самих труб в гнутом виде, что очень даже удобно. Поэтому он является достаточно выгодным вложением в строительном бизнесе.

Принцип действия гидравлического трубогиба состоит в том, что гнутье выполняют при помощи заведения трубы в пространство между башмаком и угловыми опорами, которые расположены на гибочной раме. Башмак толкается гидравлическим приводом, оказывает давление на участок трубы и гнет ее под нужным углом. Специально разработанная конструкция башмака позволяет сохранить целостность трубы и избежать излишнего пережатия. В гидравлических трубогибах Ridgid, имеется возможность выставления необходимого угла гнутья трубы, с учетом ее диаметра.

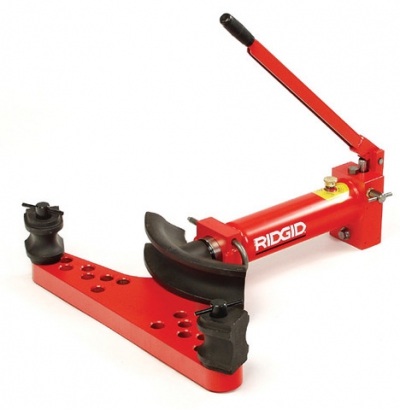

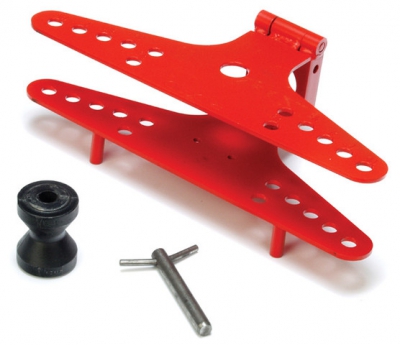

Простейший трубогиб RidGid гидравлического типа, представленный в нашем интернет-магазине, оснащен одноконтурной гидравлической системой. Такие системы дают возможность контролировать то, как движется поршень, благодаря этому обеспечивается точность и легкость процесса сгибания трубы, а также быстрый отвод поршня в исходное положение. Различаются они по принципу исполнения верхней рамы. Модель с верхней рамой – для более жесткой фиксации труб, а без верхней рамы – для лучшего контроля за процессом сгибания трубы. Таким образом, первые работают с трубами, диаметр которых находится в диапазоне 3/8-4 дюйма, а вторые – 3/8-2 дюйма. Также вторые модели наиболее мобильны, и их удобнее использовать в полевых условиях.

Трубогиб гидравлический с электроприводом позволяет при выполнении вышеуказанных работ не приобретать большое количество разнообразных уголков и отводов для того, чтобы провести водопровод и канализацию в соответствии с многочисленными особенностями архитектуры помещения; при наличии данного инструмента Вы просто сгибаете трубу в нужном месте на нужный Вам угол, так же в наличии есть трубогиб 180 градусов.

При покупке трубогиба с гидравлической системой вы получите комплект, состоящий из самого инструмента, башмаков и угловых опор. А качество моделей фирмы уже давно известно в профессиональных кругах строителей. Однако, несмотря на отличное качество, специалисту до начала работ необходимо пройти курс соответствующего обучения, без которого опасно использовать подобный инструмент.

Трубогиб гидравлический ручной

Трубогиб является средством малой механизации, позволяющей путем холодной гибки трубы осуществлять необходимые работы по монтажу или ремонту. Применяют трубогиб-станок в нефтехимической и строительной промышленности, при укладке и ремонте инженерных коммуникаций, а также в различных производственных процессах. Подходит трубогиб для холодного изгиба всех видов труб, кроме полиэтиленовых (такие трубы поворачивают за счет гибкости ПЭ-трубы (при диаметре до 32 мм), или при помощи фитингов). Наиболее часто применяют трубогибы при монтаже систем отопления и водоснабжения, реже – при укладке вентиляционных каналов, отводов кондиционеров и прочих коммуникаций.

Оптимальным вариантом для гибки небольших в диаметре труб является ручной трубогиб. В нем процесс изгиба выполняется путем прикладывания механической ручной силы нажатия на рабочий орган трубогиба. Такой трубогиб не содержит электроприводной части, достаточно компактен, но не легок. При желании его можно транспортировать как на сам объект, так и непосредственно перемещать на объекте по мере необходимости. При этом отсутствие зависимости от электросети позволяет использовать трубогиб в замкнутых пространствах и прочих труднодоступных местах. Для таких условий разработаны специальные эргономичные модели, в которых процесс гибки осуществляется одной рукой. Габариты такого трубогиба не превышают 70 см по максимальной стороне, а вес колеблется в пределах 50-65 кг в зависимости от выбранной модели и производителя.

Угол изгибания в ручном трубогибе находится в пределах 90-180 градусов и зависит от исполнения модели. При этом процесс гибки происходит на заранее заданный градус с высокой точностью. Грамотное строение приклада позволяет избегать деформаций (вытяжек, изломов, сплющиваний и т.п.), что обеспечивает высочайшую пропускную способность трубопровода. Поставляется ручной трубогиб в различных исполнениях со специальными компонентами – башмаками. Шаг башмака может быть от 12,5 мм до 25 мм (малые с ходом штока 250 мм), от 12,5 мм до 38 мм (средние с ходом штока 320 мм) и от 12,5 мм до 50 мм (универсальные с ходом штока 370 мм). Стандартный диаметр изгиба для всех ручных трубогибов равен значению суммы 4 диаметров трубы.

Оптимально использовать ручные трубогибы в сантехнике и газовой отрасли. Для гибки же труб большого диаметра, а также толстостенных труб и труб из материалов повышенной прочности лучше всего использовать электрические гидравлические трубогибы.

Трубогиб электрический

Любая современная коммуникация, будь то система отопления, электроснабжения или канализации, должна отвечать не только требованиям безопасности, надежности и долговечности, но и быть предельно компактной. Поэтому для всех проектировщиков инженерных и производственных систем ставятся задачи разработки таким образом, чтобы будущая сеть занимала как можно меньше места. Основные пути достижения компактности инженерной артерии: оптимизация оборудования и уменьшение длины трубопроводов. Вторую задачу принято решать двумя способами – при помощи поворотных фитингов и арматур, а также путем непосредственного сгибания трубопровода.

С задачей придания трубе нужного изгиба без использования фитингов отлично справляются современные трубогибы. Как правило, для труб малого диаметра используют относительно легкие и недорогие ручные трубогибы. Для решения же более серьезных задач по изгибу толстостенных труб, профилей большого диаметра, а также для трубопроводов, выполненных из особо прочных материалов, используют мощные электрические трубогибы. При этом основное достоинство ручного трубогиба – автономность – с лихвой покрывается дополнительной покупкой генератора для подпитки электрического трубогиба в тех местах, где доступ к электросети в силу различных причин оказывается затруднен.

Ещё одним важным достоинством электрических трубогибов, повсеместно применяемых в различных областях строительства, производства и ремонта, является высокая степень точности. Так, заданный угол изгиба в 90 градусов может иметь по факту погрешность не более 0,1 градуса, что является допустимым отклонением. При этом не имеет значения, изгибается ли это труба диаметром в 50 мм, или же поворачивается массивный канализационный трубопровод диаметром в 150 мм.

Риски сдавливания, сплющивания и излома при работе с электрическим трубогибом минимальны. Такой высокой защите от деформаций способствует универсальное строение и длительные испытания, которые проходит каждый трубогиб.

Выбор электрического трубогиба

Основной показатель при выборе трубогиба электрического – его мощность, компактность и функциональность. Каждый трубогиб поставляется со специальными башмаками для труб различного диаметра, которые позволяют менять функционал устройства в зависимости от задач. Максимальное усилие у электрических трубогибов изменяется у различных моделей от 40 мПа до 100 мПа. Пропорционально сложности решаемых задач изменяется и вес и габариты устройства – от 70 см по наибольшей стороне при весе в 80 кг (электрический трубогиб трубопроводов диаметром до 50 мм) до 1,4 метра и весе в 200 кг (для диаметров до 100 мм).
