Видеодиагностика труб

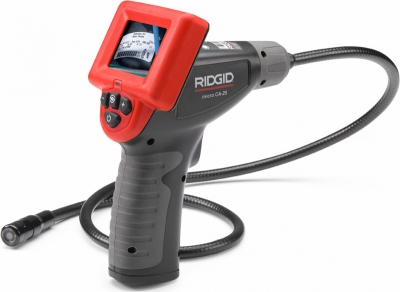

Смотровая камера micro CA-25 Смотровая камера micro CA-25

Удобная профессиональная инспекционная камера позволяет обследовать даже труднодоступные трубы.

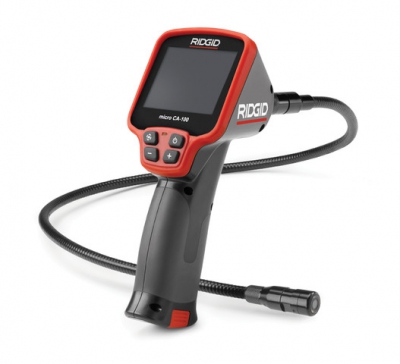

Видеокамера micro CA-100 Видеокамера micro CA-100

Усовершенствованная камера для обследования труб. Имеет систему высокого разрешения изображения, позволяет проводить инспекцию более детально.

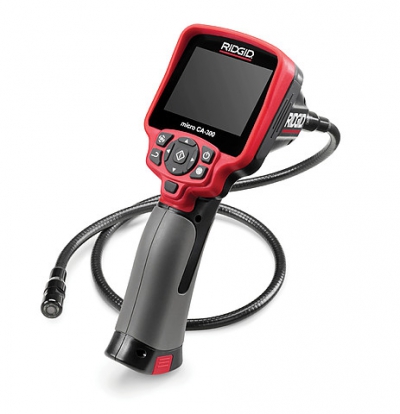

Камера с записью для видеодиагностики Micro CA-300 Ca 300 Ridgid - Камера с записью для видеодиагностики

Данная модель имеет современный четкий и яркий жидкокристаллически1 дисплей. Позволяет осуществлять диагностику труднодоступных мест.

Камера с записью для видеодиагностики microEXPLORER Камера с записью для видеодиагностики microEXPLORER

Уникальная видеокамера предназначена для диагностики не только оборудования, но и автомобилей. Видеокамера оснащена системой записи видео и фото, а также самостоятельно выравнивает изображения.

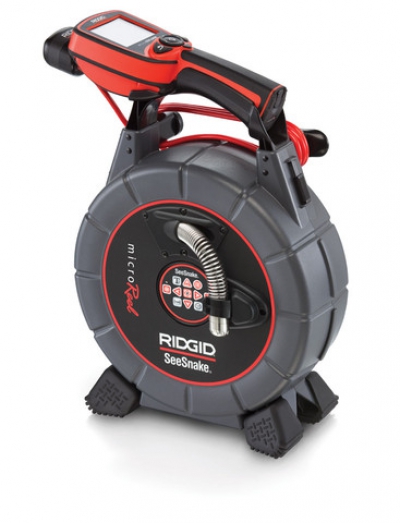

телеинспекция канализации Телеинспекция канализации SeeSnake microReel

Видеоинспекционная камера для труб диаметром от 3, до 10 см. Оснащена кабелем на 30 метров. Есть возможность записывать все данные на съемный носитель.

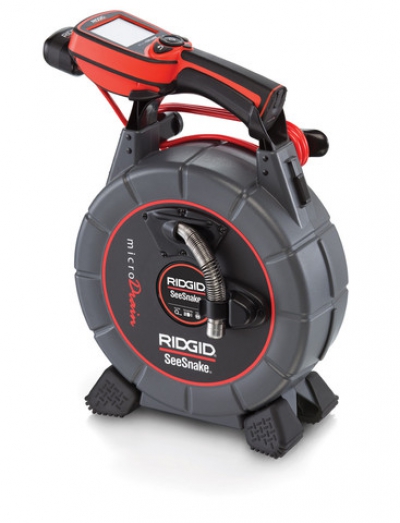

SeeSnake microDrain система телеинспекции SeeSnake microDrain система телеинспекции

Данная видеокамера разработана для проведения инспекций труб и трубных конструкций с диаметром до 7,6 см. Оснащена длинным кабелем, максимальная длинна которого 20 метров. Все данные можно записывать на съемный диск.

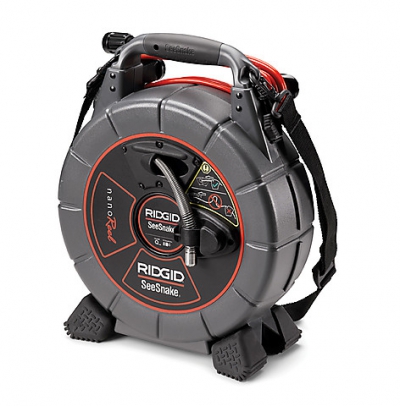

Система телеинспекции SeeSnake nanoReel Система телеинспекции SeeSnake nanoReel

SeeSnake nanoReel оснащена кабелем в 25 метров. Она позволяет делать осмотр труб систем канализации, воздуховодов с диаметром не более 5 см.

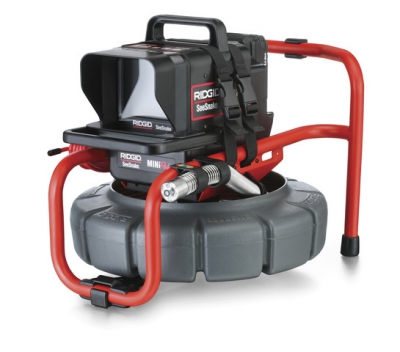

Система телеинспекции SeeSnake Compact Система телеинспекции SeeSnake Compact

Уникальная видеокамера для обследования канализаций и вентиляций с диаметром труб не более 15 см.

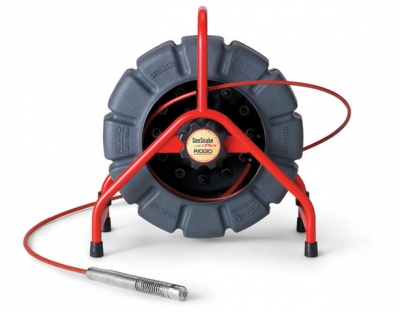

Система телеинспекции Mini SeeSnake Система телеинспекции Mini SeeSnake

Компактная видеокамера со светодиодной подсветкой для диагностики 20 см труб. Видеокамера оборудована водонепроницаемой защитой.

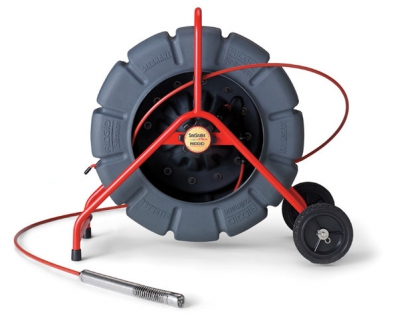

Система телеинспекции SeeSnake Система телеинспекции SeeSnake

Специальная система, позволяющая проводить видеоинспекцию 30 см труб с длинной до 99 метров. Работает совместно с видеокамерой производства Ridgid.

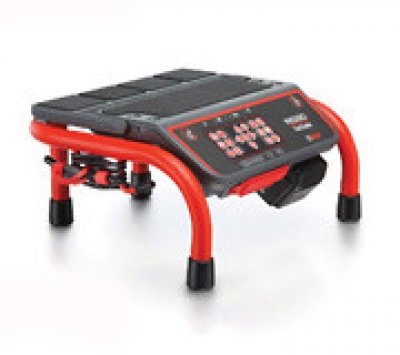

LT1000 - устройство связи систем SeeSnake с ноутбуком LT1000 - устройство связи систем SeeSnake с ноутбуком

Данное устройство LT-1000 объединяет систему SeeSnake с ноутбуком, благодаря чему можно как видеть данные на экране так и записывать комментарии к ним.

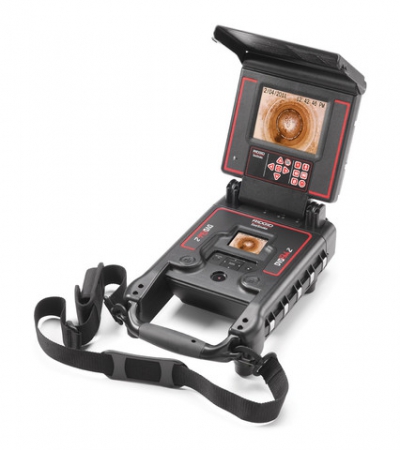

Портативный монитор Seesnake DVDPak2 с записью на DVD Портативный монитор Seesnake DVDPak2 с записью на DVD

Монитор модели SeeSnake DVDPak может записывать все данные телеиспекции с системы. Экран монитора марки OLED позволяет работать с камерой в холодных условиях, а также при наличии яркого света.

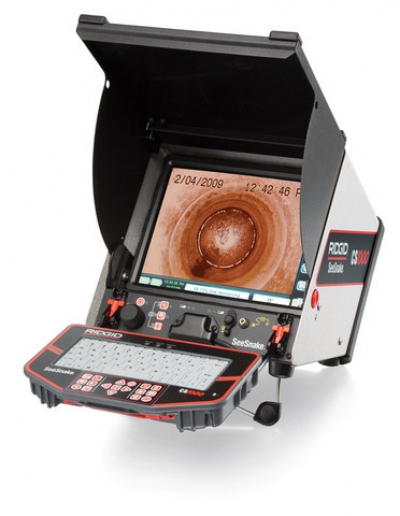

Монитор CS1000 c клавиатурой и цифровой записью Монитор CS1000 c клавиатурой и цифровой записью

Данный монитор позволяет осуществлять запись видеоинспекций. А также составлять отчеты о проделанных работах прямо на месте их проведения.

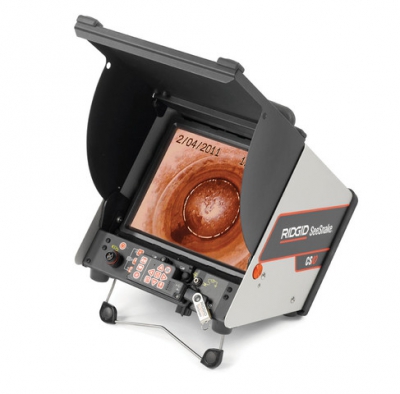

Монитор CS10 с цифровой записью Монитор CS10 с цифровой записью

Монитор оснащен современным жидкокристаллическим экраном с размером 30 см. Все данные видеоинспекции можно записать на съемный USB диск.

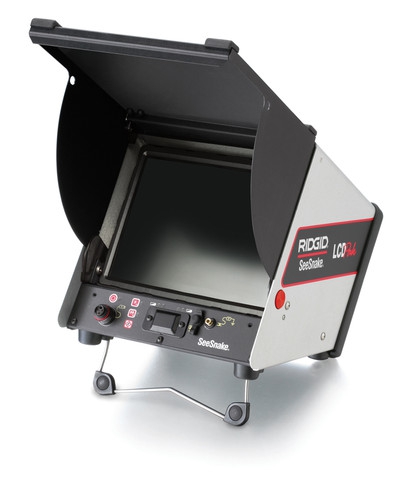

Монитор LCDPak Монитор LCDPak

Монитор данной модели имеет жидкокристаллический цветной экран, предназначен для совместных работ с системой телеинспекции SeeSnake.

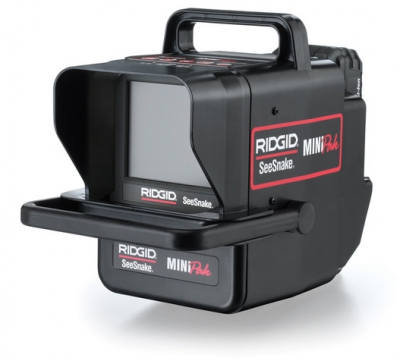

Монитор MINIPak Монитор MINIPak

Маленький и легкий монитор модели MINIPak предназначен для работы с системой SeeSnake. Монитор оснащен экраном диагональю 14, 5 см.

Видеодиагностика канализации

Прогресс позволил нам многое, но главная его цель – это минимизация затрат при больших возможностях. Этот принцип и преследует внедрение видеодиагностики канализации на различных объектах. Именно видеодиагностика канализации, трубопроводов, скважин и других скрытых мест способна точно определить проблемные места и позволить устранить проблему локально. С ее помощью можно отслеживать степень износа коммуникаций.

Перед приобретением системы видеодиагностики следует четко определить задачи, которые она будет выполнять, так как существуют различные классы, различающиеся не только по характеристикам, но и значительно разнящиеся в цене. Например, серия micro – предназначена для видеодиагностики шахт, канализаций и коллекторов, диаметр которых превышает диаметр камеры. Как правило, видеокамеры этого типа варьируются от 9,5 до 30 мм, а монитор интегрирован совместно с камерой. Модели этого типа могут быть как простыми, так ис дополнительными функциями, вроде записи звука, светодиодной подсветки и цифрового увеличения.

Полноразмерное оборудование – серия SeeSnake и системы барабанного типа. Камера для видеодиагностики канализации в такой системе имеет увеличенный угол обзора, встроенную подсветку, самовыравнивание. Предназначены они для работы в трубах диаметром до 150 мм, и на глубине до 61 метра. Предусматривается совместная работа с внешними мониторами, минимальный размер которых 5 дюймов. Также возможно применение ряда насадок и различных приспособлений для центрирования и транспортировки систем видеодиагностики трубопроводов, скважин и прочих скрытых мест. Камеры оснащаются микрошасси с колесиками для их лучшего продвижения внутри трубопровода или по стенкам шахты. А для центрирования используют лепестковые насадки или шариковые направляющие.

Перед тем, как будет приобретена видео диагностика объектов, следует провести консультацию с инженерами объектов, которые будут подвергаться видеоинспекции. Они помогут составить оптимальное техническое задание на комплекс диагностики.

Диагностика скважины, труб и прочих труднодоступных мест, произведенная компанией Ridgid, представлена в широком объеме в нашем интернет-магазине. Здесь вы подберете оптимальный вариант, в соответствии с вашими потребностями и возможностями.



Видеокамера для труб и трубопроводов



Для нормальной работы трубопровода, необходимо проводить своевременные работы и делать его очистку, а для этого нужно вовремя распознать неполадку либо начинающийся засор. Для таких целей и используется различное диагностическое оборудование, в том числе и видеокамера для труб.

 Среди многочисленных методов исследования труб наиболее популярен метод телеинспекции. Этот метод достаточно новый и позволяет быстро и точно определять характер неполадок в трубах. Суть метода заключается в том, что с помощью видеокамеры труба тщательно осматривается изнутри. Изображение с камеры выводится на монитор.

Видеокамера  может использоваться в трубах различного диаметра. Обычно она устанавливается на специальную платформу, которая движется внутри трубы. К камере крепиться кабель большой длины, который позволяет проводить диагностику даже самых отдаленных участков труб. Изображение с камеры поступает на монитор, одновременно включается и запись изображения, чтобы потом можно было более досконально осмотреть неполадку. Высота камеры может регулироваться, за счет колес различного диаметра, которые идут в комплекте с движущейся платформой. Чтобы камера не снимала в полной темноте,  телеинспекционная система оснащена автономным освещением.  К камере можно крепить различные приспособления, которые могут помочь в работе. Например, магниты и крючки для извлечения небольших предметов из труб, а также специальное зеркало, которое позволяет увеличить зону осмотра и угол обзора.

Видеокамеры для  диагностики труб,  это легкое, удобное и практичное оборудование. Оно очень простое в использовании и не требует специальных навыков. Видеокамеры обычно поставляются в комплекте с картой памяти, четырьмя батареями, блоком управления, который включает в себя наличие дисплея, с различными разъемами, гнездом для карты памяти и аккумулятором. Также в комплектацию входят USB-кабель, видеокабель, зарядное устройство.

Видеокамеру для труб купить можно в специализированном магазине либо интернет магазине. Консультанты помогут определиться с выбором и дадут полную характеристику  той или иной модели видеокамеры для труб. Цена на камеры различная и зависит в основном от фирмы-производителя, от технических характеристик, от дополнительной комплектации. Купив такое оборудование, Вы сможете избежать дорогостоящего и долгосрочного ремонта труб.



Оборудование для телеинспекции



Обслуживание инженерных сетей тесно связано с постоянным контролем их состояния для своевременной очистки от засоров, распознавания возникающих конструкционных изменений, а также для идентификации и устранения поломок. Одной из важнейших качественных задач в этом случае становится своевременная профессиональная телеинспекция трубопроводов. Современное оборудование позволяет осуществлять качественную телеинспекцию труб диаметром от 10 мм. При этом максимальный диаметр для работы такого оборудования можно считать неограниченным.



Виды инспектируемых неполадок:

- механические повреждения (сквозные, внутренние);

- расстыковки сварных и прочих швов;

- незаконные врезки;

- коррозия и деформация;

- засоры.



Выбор оборудования для телеинспекции



Изначально определяется устройство, оптимально подходящее для заданных условий работ. Основными критериями, по которым осуществляется выбор оборудования для телеинспекции, являются:

1. Диаметр трубопровода или инспектируемого отверстия. Тут все оборудование можно разделить на классы:

- микромодули для диаметров свыше 5,5 мм. Оптимальный рабочий размер инспектируемого отверстия – 10,0 мм. Поставляются с длиной кабеля в 1,0 м. Обладают микрообъективом в 5-7 мм. Возможна дополнительная комплектация магнитом и зеркалом. Предназначены для микроинспекционных работ с негабаритными деталями и оборудованием в машиностроении, электрификации и промышленности;

- миниатюрные модули с длиной кабеля в 1,0 м и диаметром в 10 мм. Такие устройства используются в тех же областях, что и микромодули, но обладают большей устойчивостью и подвижностью за счет применения направляющего крюка. За счет более качественного объектива дает возможность получать более полную информацию о состоянии инспектируемого объекта;

- мелкие гибкие модули с диаметром 20 мм. Могут исполняться в поворотном (до 6 поворотов) и бесповоротном варианте. Используются в трубах с рабочим диаметром до 40 мм. Рабочая длина кабеля – 3 метра;

- стандартные барабанные модули с ремнем фиксации. Имеют поперечный диаметр в 25 мм и длину кабеля в 22 метра. Подходят для всех видов работ;

- специализированные модули телеинспекции с видеорегистрацией и передачей информации по проводным и беспроводным каналам.

2. Возможность осуществления поворота рабочего кабеля:

- поворотные (до 6 поворотов);

- Г-поворотные (только на угол 90 градусов);

- бесповоротные.

3. Возможность осуществления видеозаписи:

- без видеозаписи (только с передачей картинки в режиме реального времени);

- с видеозаписью (файл сохраняется на жесткий диск устройства).

4. Возможность прослушивания и записи голосовой информации:

- с микрофоном на головке видеоинспектора;

- с микрофоном на головке видеоинспектора, с микрофоном и выходными динамиками на операционном устройстве;

- без звукозаписывающих и звуковоспроизводящих устройств.

5. Способ передачи информации:

- проводной;

- беспроводной (wi-fi);

- смешанный.
