Трассоискатели трубопроводов

Достаточно часто возникает необходимость определения мест прокладки коммуникаций, находящихся под землей. А с каждым годом их становится все больше и больше, так что ошибаться в этом процессе очень дорого. Как раз для таких случаев компанией были спроектированы трассоискатели трубопроводов SeekTech. С их помощью удобно и легко осуществляется трассировка подземных коммуникаций. А уникальная технология позволяет максимально быстро и точно вести оператора к необходимым коммуникациям.

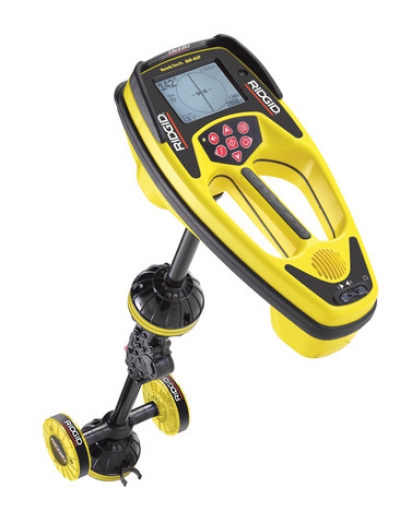

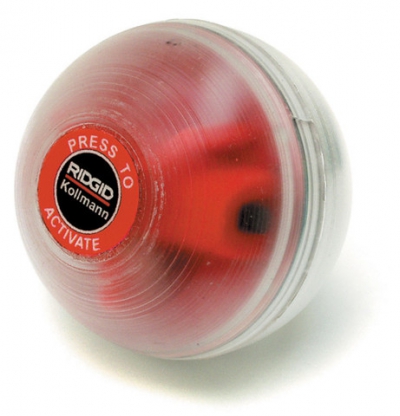

Трассоискатели позволяют определить локацию различных видов кабелей (сигнальных, электрических, связи), трубопроводов, газопроводов и прочих коммуникаций. Они могут быть выполнены в различном исполнении. Самые простые – оснащены стрелками-указателями. Наши инструменты выполнены для максимального удобства пользователей и с использованием последних достижений науки и техники. Например, в модели SR-20 информация выводится на ЖК-дисплей в виде наглядной схемы. Эта технология получила название «системы картографического отображения». Именно поэтому цена трассоискателя этой модели полностью оправдывает себя точностью и удобством в использовании.

Трассоискатель трубопроводов – это не только возможность знать местоположение коммуникаций, но и знать глубину залегания, значение силы токnhа и электромагнитного поля коммуникации – все это отображается на мониторе прибора.

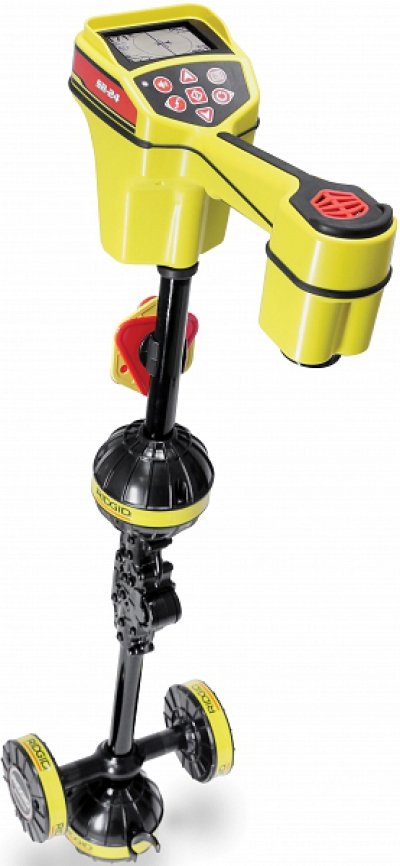

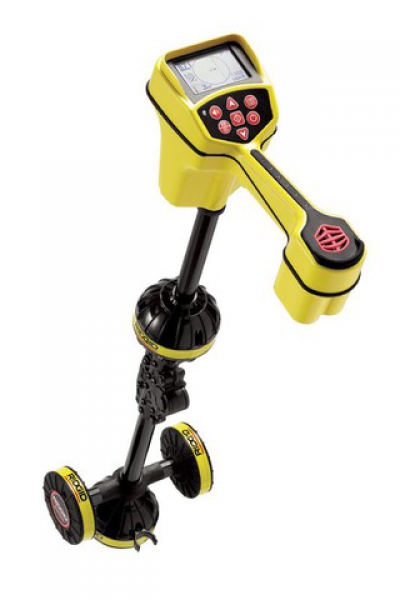

Один из наиболее популярных и современных моделей – SeekTech SR-20. Он функционирует при помощи восьми сферических антенн, в отличие от прямых антенн, используемых в предыдущих поколениях. Это позволило компании вывести поиск коммуникаций на новый уровень. Данная модель прибора позволяет вести поиск коммуникаций как в пассивном, так и в активном режимах. Возможно удаление от места подключения на расстояние до двух километров.

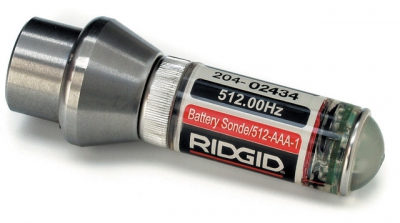

Современный трассоискатель трубопроводов и прочих коммуникаций способен работать совместно с системами видеодиагностики коммуникаций SeeSnake, а также у него есть возможность подсоединения специальных датчиков с целью поиска неметаллических конструкций.

Генератор для трассоискателя

Поиск подземных коммуникаций при организации строительных и монтажных работ является задачей повышенной ответственности. При его организации в разное время использовались различные средства импульсной и электромагнитной природы. В некоторых случаях, когда определить подземный профиль при помощи периферийных устройств было невозможно, и вовсе выполняли на основе имеющейся проектной документации несколько тестовых шурфов (срезов), и по их результатам выстраивали приблизительную картину прокладки подземных коммуникаций.

Однако современные технологии сегодня уже не требуют применения неэффективных и трудозатратных способов анализа мест прокладки инженерных коммуникаций. Для этого используют специальные средства – трассоискатели, которые позволяют определять глубину и характер залегания коммуникационного профиля – труб, каналов, кабелей, арматур, тросов, желобов и т.д.

Когда нужно использовать генератор для трассоискателя?

В основе как активного, так и пассивного режима работы трассоискателя лежит анализ поступающих электромагнитных волн. Однако при пассивном режиме работы импульсный сигнал способен смешиваться, теряться и искажаться под воздействием перекрестных коммуникаций. Поэтому в условиях повышенной стесненности современных городов используется активный режим поиска трассы при помощи дополнительного устройства – генератора.

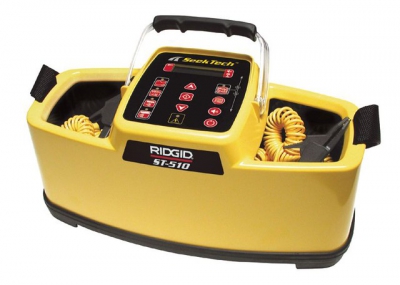

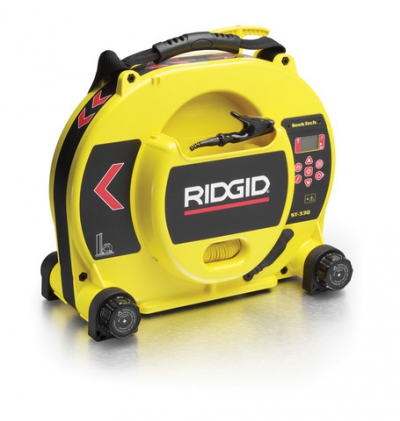

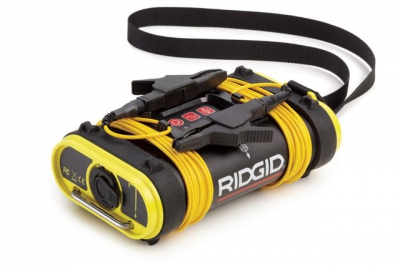

Принцип действия генератора для трассоискателя

Возможность создавать в длинном проводнике сигнал некой выбранной частоты дает позволяет четко выстраивать горизонтальный и глубинный профиль магистрали. Линейный передатчик сигналов (он же – генератор), подает ток в проводник. Затем по образовавшемуся электромагнитному полю с помощью специальных клипс прямого соединения при непосредственном наведении датчика сигнала с применением встроенных в передатчик индуктивных обмоток или зажима оператором трассоискателя осуществляется точный поиск выбранной трассы.

Наиболее простой способ – это прямое подключение к трассе, при котором одна из выходных клемм генератора подключается к самой трассе, а вторая клемма заземляется при помощи вкопанного в землю стержня заземления. Появившееся электромагнитное поле анализируется при помощи трассоискателя.

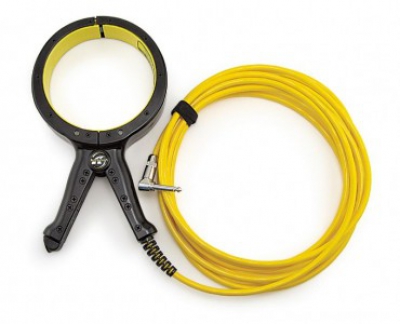

Принцип генерации электромагнитного поля через клемму индукционных клещей, подключенных к наружному участку трассы, позволяет на созданном подземном участке заземленной цепи формировать специальный замкнутый контур токов с заданными параметрами, отображаемыми на дисплее трассоискателя при активном поиске.

Наконец, третий способ заключается в непрямом действии генератора: электромагнитное поле формируется самим линейным передатчиком, установленным на поверхности в месте точного пролегания трассы без пересечения с другими коммуникациями. При этом на профиль трубы даже при очень глубоком залегании кладется электромагнитное поле, распространяемое по всей длине трассы. Далее по показателям дисплея трассоискателя выполняется максимально точная картина пролегания инженерных сетей.

Комплектация генератора

Как правило, поставляет передатчик сигналов с двумя соединительными проводами с клеммами, высокопроводимым стержнем заземления и батареями D-типа. Это позволяет использовать генератор для трассоискателя автономно в любых условиях.
